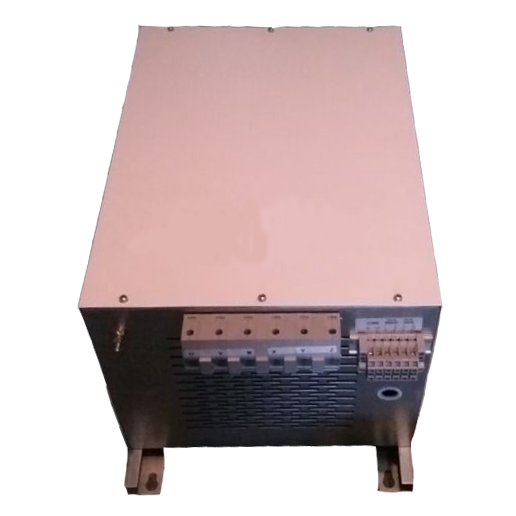

產品簡介：該系列諧波濾波器是一個無源系列的連接低通濾波的電感電容系統，用于消除由三相全波變頻負載產生的特有的5、7、11次等低頻諧波，它不需要單個調節或按不同的諧波源進行移相。
功能：
該系列諧波濾波器是一個無源系列的連接低通濾波的電感電容系統，用于消除由三相全波變頻負載產生的特有的5、7、11次等低頻諧波，它不需要單個調節或按不同的諧波源進行移相。
應用范圍：
適用于三相電子設備諸如可調速的交直流電機驅動器、焊接機、電池充電器、不間斷電源(UPS)、感應加熱設備、伺服驅動器和其他電子設備。
訂貨范例：
具體型號：ANHF015A4SC
技術要求：適配功率15KW，額定電流40A，電壓380V~440V
濾波效果：A 檔 ≤ 10%
電抗器材質：銅
|
工作電壓
|
AC：220V-690V
|
|
工作電流
|
20A-660A
|
|
工作頻率
|
50/60HZ
|
|
交流脈沖電壓
|
能維持承受±2500V的交流脈沖電壓
|
|
絕緣等級
|
class F,H
|
|
電流總諧波失真率
|
≤ 10%（A檔），≤ 16%（B檔）
|
|
電壓總諧波失真率
|
≤5%
|
|
使用環境
|
-10~+45℃額定值不會降低，
在45℃-55℃以內，每升高1℃，額定輸出電流降低2%
|
|
防護等級
|
IP00-IP22
|
|
最大電流
|
1.5倍額定電流，持續60s
|
|
嗓音
|
≤65dB（風冷散熱）
|
|
溫升
|
≤70K
|
|
抗電強度
|
鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿（工廠測試）
|
|
絕緣電阻
|
1000VDC絕緣電阻≥100ΩA
|
|
海拔高度
|
≤2000米
|
|
外部環境
|
工作溫度
|
-25℃~+45℃，
|
|
相對濕度
|
≤90%
|
|
工作環境
|
無有害氣體、易燃易爆物品，良好的通風條件，如裝在柜內，應裝通風設備
|
