電氣火災探測器一般設置在管廊各變電所0.4kV饋線側或者艙室配電室的低壓用電回路，主要是對低壓用電環節各回路中的剩余電流、溫度和故障電弧等進行實施監測，側重點為低壓用電環節的安全性，當剩余電流越限時報警輸出，以提醒維護人員進行安全檢查，防止因漏電引起的火災發生。



  電氣火災監控系統是用于接收剩余電流式電氣火災監控探測器等現場設備信號，以實現對被保護電氣線路的報警、監視、控制、管理的運行于計算機的工業級硬件/軟件系統。

GB 50116-2013     《火災自動報警系統設計規范》

GB 14287-2014     《電氣火災監控系統》

GB 25506-2010      《消防控制室通用技術要求》

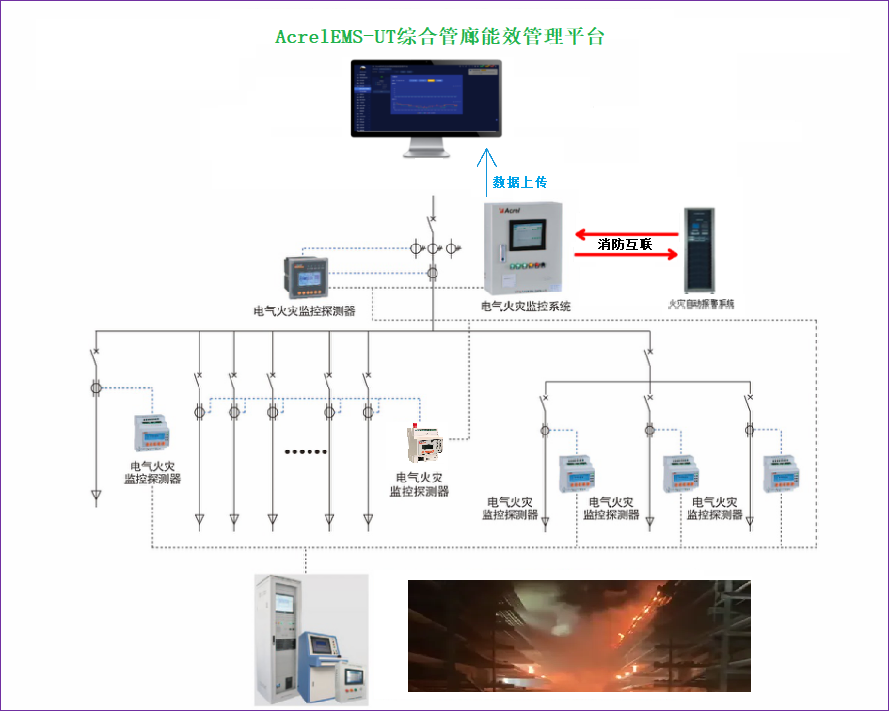

  電氣火災監控系統作為火災自動報警系統的預警子系統，由電氣火災監控主機、電氣火災監控單元、剩余電流式電氣火災探測器以及測溫式電氣火災探測器組成，通過現場消防環網和消防總線構成一套完整的預防電氣火災的監控系統，數據可集成至管廊的AcrelEMS-UT能效管理系統并提供預警信號。

●  實時監測剩余電流和溫度，三相電流，三相電壓,頻率,功率,四象限電能等電參量監測（具體功能見儀表選型）；

●  具有剩余電流保護，溫度保護功能?？蛇x配過流保護,過壓保護,缺相保護等多種保護功能（具體功能見儀表選型）；

●  提供四路開關量輸入功能,每一路均可實現聯動控制；

●  提供兩路繼電器輸出功能,每一路均可實現編程控制；

●  具有事件存儲功能，探測器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場情況，為消除故障提供依據；

●  采用現場總線通訊技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。通過RS485接口，標準Modbus協議可以與各種標準系統相連；

●  集成度高，網絡化，智能化程度高，動作特性合理；

●  適用于0.4kV電壓等級TN-C-S、TN-S及局部TT系統。

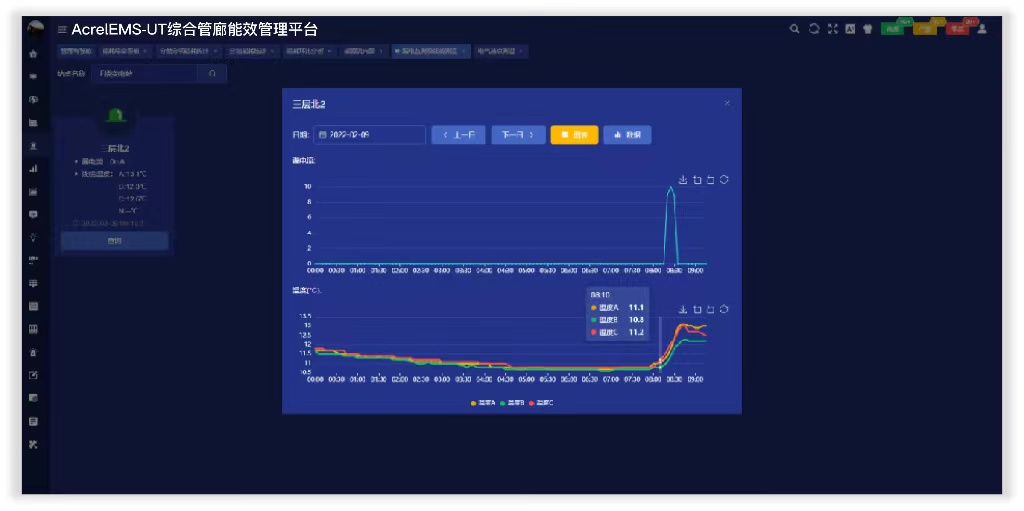

該系統可針對低壓用電環節各回路中的剩余電流、溫度和故障電弧等進行實施監測；

針對現場設置的傳感器監測配電系統回路的漏電電流和線纜溫度，異常時實時發出報警信號。
